يعد المبادل الحراري ذو الغلاف والأنبوب جهازًا مهمًا في العديد من التطبيقات الصناعية، وهو مسؤول عن نقل الحرارة بين اثنين أو أكثر من السوائل. باعتبارنا موردًا موثوقًا لـ [نوع المنتج، يمكنك ملء النوع المناسب]، فإننا ندرك أهمية تعزيز كفاءته. إن تحسين كفاءة المبادل الحراري للهيكل والأنبوب لا يؤدي إلى تحسين استهلاك الطاقة فحسب، بل يعزز أيضًا الأداء العام للنظام ويقلل تكاليف التشغيل. فيما يلي العديد من الاستراتيجيات الفعالة التي يمكن تنفيذها لتعزيز كفاءتها.
1. تحسين معدلات تدفق السوائل
تلعب معدلات تدفق السوائل الساخنة والباردة دورًا محوريًا في عملية نقل الحرارة. ومن خلال ضبط هذه المعدلات بعناية، يمكننا تحقيق أقصى قدر من الكفاءة الحرارية للمبادل. بشكل عام، الحفاظ على معدل تدفق أعلى عبر الأنابيب يعزز معاملات نقل الحرارة بشكل أفضل. ومع ذلك، من الضروري تحقيق التوازن، حيث أن معدلات التدفق المفرطة يمكن أن تؤدي إلى زيادة انخفاض الضغط، الأمر الذي يتطلب بدوره المزيد من قوة الضخ.
يمكننا استخدام صمامات التحكم في التدفق وأنظمة المراقبة المتقدمة لتنظيم معدلات التدفق بدقة. تتيح هذه التقنيات إجراء تعديلات في الوقت الفعلي بناءً على ظروف التشغيل، مما يضمن عمل المبادل الحراري بأقصى كفاءته. على سبيل المثال، في مصنع معالجة المواد الكيميائية، من خلال المراقبة المستمرة لدرجات حرارة السوائل ومعدلات التدفق، يمكننا ضبط النظام لتحقيق معدل نقل الحرارة المطلوب مع تقليل استهلاك الطاقة.
2. حدد مادة الأنبوب المناسب وتكوينه
يؤثر اختيار مادة الأنبوب بشكل كبير على كفاءة نقل الحرارة. تُستخدم المواد ذات الموصلية الحرارية العالية، مثل النحاس والفولاذ المقاوم للصدأ، بشكل شائع في المبادلات الحرارية ذات الغلاف والأنبوب.غلاف من الفولاذ المقاوم للصدأ وأنبوب مبادل حرارييوفر مقاومة ممتازة للتآكل وموصلية حرارية جيدة نسبيًا، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات، خاصة تلك التي تتضمن السوائل المسببة للتآكل.
بالإضافة إلى المادة، فإن تكوين الأنبوب مهم أيضًا. يمكن أن تؤثر تخطيطات الأنابيب المختلفة، مثل الأنماط المثلثة والمربعة، على أنماط تدفق السوائل وخصائص نقل الحرارة. يوفر تخطيط الأنبوب الثلاثي بشكل عام معامل نقل حرارة أعلى مقارنة بالتخطيط المربع بسبب الاستخدام الأكثر كفاءة للمساحة الجانبية للصدفة.
3. ضمان الصدفة المناسبة المحيرة
يتم تثبيت الحواجز في جانب غلاف المبادل الحراري لتوجيه تدفق السائل عبر الأنابيب. وهذا يعطل نظام التدفق الصفحي، مما يخلق اضطرابًا يعزز معدل نقل الحرارة. إن تصميم وترتيب الحواجز لهما تأثير كبير على كفاءة المبادل الحراري.

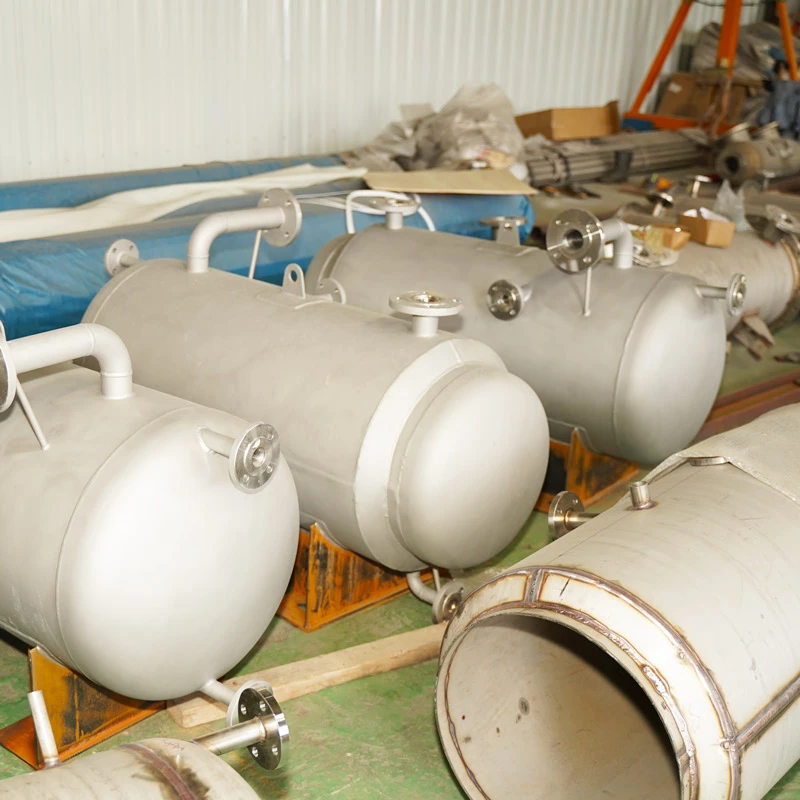

نحن نقدم تصاميم يربك عالية الجودة لدينامبادل حراري أنبوبي شل عمودي. تم تصميم هذه الحواجز بعناية لتحسين مسار تدفق السوائل، مما يضمن أقصى قدر من الاتصال بين السائل الجانبي للغلاف والأنابيب. من خلال ضبط تباعد الحاجز وميله، يمكننا أيضًا تخصيص أداء المبادل الحراري وفقًا لمتطلبات التطبيقات المحددة.
4. الحفاظ على نظافة الأنابيب والقشرة
يعد القاذورات، الذي يشير إلى تراكم الرواسب على أسطح الأنابيب وداخل الغلاف، عاملاً رئيسيًا يمكن أن يقلل من كفاءة نقل الحرارة للمبادل الحراري للأنبوب والغطاء. تعمل الرواسب مثل الحجم والصدأ والمواد العضوية كعوازل، مما يعيق تدفق الحرارة.
التنظيف والصيانة المنتظمة ضرورية لمنع التلوث. نوصي باستخدام طرق التنظيف المناسبة بناءً على نوع الأوساخ. على سبيل المثال، يمكن استخدام التنظيف الكيميائي لإزالة الرواسب الكلسية، في حين أن التنظيف الميكانيكي، مثل التنظيف بالفرشاة أو نفث الماء عالي الضغط، يمكن أن يكون فعالاً لإزالة الحطام السائب. يمكن أن يساعد تنفيذ جدول الصيانة الوقائية في تحديد مشكلات التلوث ومعالجتها قبل أن تؤثر بشكل كبير على أداء المبادل الحراري.
5. تحسين حجم المبادل الحراري
يعد الحجم المناسب للمبادل الحراري للهيكل والأنبوب أمرًا بالغ الأهمية لتحقيق كفاءة عالية. قد لا يتمكن المبادل الحراري الصغير الحجم من تلبية متطلبات نقل الحرارة، في حين أن المبادل الحراري الكبير الحجم يمكن أن يؤدي إلى عدم الكفاءة وزيادة التكاليف الرأسمالية.
عند تصميم مبادل حراري، من المهم حساب الحمل الحراري بدقة ومراعاة عوامل مثل خصائص السوائل ومعدلات التدفق والاختلافات في درجات الحرارة. يتمتع فريقنا الهندسي بخبرة واسعة في مجال التحجيمغلاف صناعي وأنبوب مبادل حراريلمختلف التطبيقات الصناعية. باستخدام أدوات المحاكاة والتصميم المتقدمة، يمكننا التأكد من أن حجم المبادل الحراري مثالي لتلبية الاحتياجات المحددة لعملائنا.
6. تنفيذ أنظمة التحكم المتقدمة
يمكن لأنظمة التحكم الحديثة أن تحسن بشكل كبير كفاءة المبادلات الحرارية ذات الغلاف والأنبوب. تستخدم هذه الأنظمة أجهزة استشعار لمراقبة المعلمات الرئيسية مثل درجات حرارة السوائل والضغوط ومعدلات التدفق، ومن ثم ضبط ظروف التشغيل وفقًا لذلك.
على سبيل المثال، يمكن لنظام التحكم في التغذية المرتدة أن ينظم تلقائيًا معدلات تدفق السوائل الساخنة والباردة بناءً على درجات حرارة المخرج المطلوبة. وهذا يضمن أن المبادل الحراري يعمل بمستوى كفاءة ثابت ومثالي، حتى عندما تتغير ظروف العملية. بالإضافة إلى ذلك، يمكن لأنظمة التحكم المتقدمة توفير تنبيهات ومعلومات تشخيصية في الوقت الفعلي، مما يتيح إجراء الصيانة الاستباقية وتقليل وقت التوقف عن العمل.
7. فكر في تأثيرات التدفق ذات المرحلتين
في بعض التطبيقات، قد تخضع السوائل الموجودة في المبادل الحراري لتغيرات طورية، مثل الغليان أو التكثيف. يمثل التدفق على مرحلتين تحديات وفرصًا فريدة من حيث نقل الحرارة.
عند التعامل مع التدفق ثنائي الطور، من المهم تصميم المبادل الحراري لاستيعاب خصائص السائل المتغيرة. وينبغي إيلاء اهتمام خاص لتكوين الأنبوب، وتصميم الحاجز، وتوزيع التدفق لضمان كفاءة نقل الحرارة. يتمتع فريق الخبراء لدينا بمعرفة متعمقة بظواهر التدفق على مرحلتين ويمكنه تقديم حلول مخصصة للتطبيقات التي تتضمن هذه العمليات المعقدة.
في الختام، يتطلب تحسين كفاءة المبادل الحراري للقشرة والأنبوب نهجًا شاملاً يأخذ في الاعتبار عوامل مختلفة مثل معدلات تدفق السوائل، ومواد الأنبوب وتكوينه، وتشويش القشرة، والنظافة، والتحجيم، وأنظمة التحكم، وتأثيرات التدفق على مرحلتين. باعتبارنا موردًا رائدًا للمبادلات الحرارية ذات الغلاف والأنبوب، فإننا ملتزمون بتوفير منتجات عالية الجودة وحلول مبتكرة لمساعدة عملائنا على تحقيق الكفاءة المثلى في نقل الحرارة.
إذا كنت مهتمًا بتعزيز كفاءة نظام المبادل الحراري الخاص بك أو كنت تبحث عن مورد موثوق للمبادلات الحرارية، فنحن نرحب بك للاتصال بنا لمزيد من المناقشات. إن فرق المبيعات والهندسة ذات الخبرة لدينا على استعداد لمساعدتك في العثور على الحل الأنسب لاحتياجاتك الخاصة.
مراجع
- إنكروبيرا، إف بي، وديويت، دي بي (2002). أساسيات نقل الحرارة والكتلة. جون وايلي وأولاده.
- شاه، آر كيه، وسيكوليتش، دي بي (2003). أساسيات تصميم المبادلات الحرارية. جون وايلي وأولاده.
- كاكاك، س.، وليو، هـ. (2002). دليل تصميم المبادلات الحرارية. تايلور وفرانسيس.
