كيف يؤثر نمط التدفق على انتقال الحرارة في غلاف وأنبوب المبادل الحراري؟

مرحبًا يا من هناك! أنا مورد للمبادلات الحرارية ذات الغلاف والأنبوب، واليوم أريد أن أتحدث عن كيفية تأثير نمط التدفق على نقل الحرارة في هذه الأجهزة الأنيقة.

دعونا نبدأ الأمور بفهم ماهية المبادل الحراري للقشرة والأنبوب. إنها قطعة من المعدات المستخدمة على نطاق واسع في صناعات مثل المواد الكيميائية والطاقة وتجهيز الأغذية. فكر في الأمر على أنه أداة غريبة تسمح لسائلين بتبادل الحرارة. يتدفق أحد السائلين عبر مجموعة من الأنابيب، بينما يتدفق الآخر خارج تلك الأنابيب، في القشرة.

الآن، يعد نمط التدفق أمرًا مهمًا عندما يتعلق الأمر بمدى جودة حدوث التبادل الحراري. هناك ثلاثة أنماط تدفق شائعة: التدفق المتوازي، والتدفق المضاد، والتدفق المتقاطع.

التدفق الموازي

في التدفق المتوازي، تدخل السوائل الساخنة والباردة إلى المبادل الحراري من نفس الطرف وتتدفق في نفس الاتجاه. قد يبدو هذا الأمر واضحًا، لكن له إيجابياته وسلبياته. في البداية، يكون هناك اختلاف كبير في درجة الحرارة بين السوائل الساخنة والباردة. وهذا يعني أن معدل نقل الحرارة الأولي مرتفع نسبيًا. ولكن مع تحرك السوائل عبر المبادل، يستمر فرق درجة الحرارة في الانخفاض. وفي النهاية، يقترب السائلان من درجة الحرارة، ويتباطأ معدل نقل الحرارة بشكل ملحوظ.

يحد هذا الاختلاف المتناقص في درجة الحرارة في جميع أنحاء المبادل الحراري من الفعالية الإجمالية لنقل الحرارة. لا يمكنك تبريد السائل الساخن إلى درجة حرارة منخفضة جدًا أو تسخين السائل البارد إلى درجة حرارة عالية جدًا. لذا، غالبًا ما يتم استخدام التدفق الموازي عندما لا تحتاج إلى تغير كبير في درجة حرارة السوائل أو إذا كنت تتعامل مع مواقف يكون فيها معدل نقل الحرارة الأولي المرتفع أكثر أهمية.

العداد - التدفق

الآن، دعونا نتحدث عن التدفق المضاد. في أغلاف التدفق المضاد وأنبوب المبادل الحراريتدخل السوائل الساخنة والباردة إلى المبادل من طرفين متعاكسين وتتدفق في اتجاهين متعاكسين. هذا النمط يغير قواعد اللعبة.

إن الشيء العظيم في التدفق المضاد هو أنه يحافظ على اختلاف أكثر اتساقًا في درجة الحرارة على طول المبادل الحراري. وهذا يعني أن معدل نقل الحرارة يبقى مرتفعًا نسبيًا من المدخل إلى المخرج. يمكنك تحقيق تغير أكبر في درجة الحرارة في كل من السوائل الساخنة والباردة مقارنة بالتدفق الموازي. يمكنك بالفعل تبريد السائل الساخن إلى درجة حرارة قريبة جدًا من درجة حرارة مدخل السائل البارد، وتسخين السائل البارد إلى درجة حرارة قريبة من درجة حرارة مدخل السائل الساخن.

وهذا يجعل المبادلات الحرارية ذات التدفق المعاكس أكثر كفاءة من حيث نقل الحرارة. إنها تتطلب مساحة أصغر لنقل الحرارة لتحقيق نفس القدر من نقل الحرارة مثل مبادل التدفق المتوازي. لذلك، إذا كنت تبحث عن أقصى قدر من الكفاءة في نقل الحرارة، فإن المبادل الحراري للأنبوب والغلاف المضاد للتدفق هو الحل الأمثل.

التدفق المتقاطع

التدفق المتقاطع مختلف قليلاً. في هذا النمط، يتدفق أحد السوائل بشكل عمودي على السائل الآخر. يمكن أن يكون لديك نوعان من التدفق المتقاطع: غير مختلط ومختلط.

في التدفق المتقاطع غير المختلط، ينقسم السائل المتدفق عبر الأنابيب أو في القشرة إلى قنوات منفصلة ولا يختلط مع نفسه أثناء تدفقه. في التدفق المتقاطع المختلط، يكون السائل حرًا في الاختلاط أثناء تحركه عبر المبادل.

خصائص نقل الحرارة للتدفق المتقاطع تقع في مكان ما بين التدفق المتوازي والتدفق المعاكس. يعد توزيع فرق درجة الحرارة أكثر تعقيدًا مقارنة بالنمطين الآخرين. غالبًا ما يتم استخدام المبادلات الحرارية ذات التدفق المتقاطع عندما تكون المساحة محدودة أو عندما تحتاج إلى ترتيب تدفق محدد لأسباب عملية أخرى.

التأثير على معامل انتقال الحرارة

نمط التدفق له أيضًا تأثير كبير على معامل نقل الحرارة. معامل نقل الحرارة هو مقياس لمدى سهولة نقل الحرارة بين السائلين.

في التدفق المعاكس، يؤدي الفرق في درجة الحرارة الأعلى والأكثر انتظامًا إلى متوسط ​​أعلى لمعامل نقل الحرارة مقارنة بالتدفق الموازي. وهذا يعني أنه بالنسبة لمنطقة نقل حرارة معينة، يمكن نقل المزيد من الحرارة في مبادل حراري ذو تدفق مضاد.

في التدفق المتقاطع، يعتمد معامل نقل الحرارة على ما إذا كان التدفق مختلطًا أم غير مختلط. يتمتع التدفق المتقاطع غير المختلط عمومًا بمعامل نقل حرارة أقل مقارنة بالتدفق المعاكس ولكنه يمكن أن يكون أكثر كفاءة من التدفق الموازي في بعض الحالات. يمكن أن يكون للتدفق المتقاطع المختلط معامل نقل حرارة أقرب إلى معامل التدفق المعاكس، خاصة عندما يكون الخلط فعالاً.

اعتبارات التصميم بناءً على أنماط التدفق

كمورد للمبادلات الحرارية ذات الغلاف والأنبوب، أعلم أن اختيار نمط التدفق الصحيح أمر بالغ الأهمية في عملية التصميم.

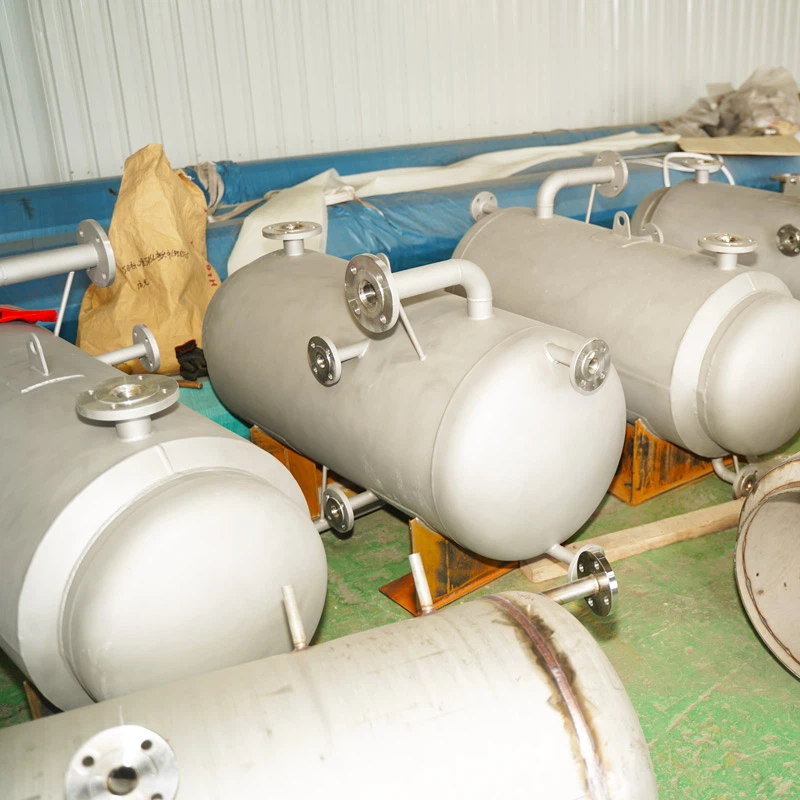

إذا كانت لديك عملية تحتاج فيها إلى تبريد سائل ساخن إلى درجة حرارة منخفضة جدًا أو تسخين سائل بارد إلى درجة حرارة عالية، فمن المحتمل أنك ستحتاج إلى مبادل حراري ذو تدفق مضاد. ملكناأنبوب الفولاذ المقاوم للصدأ ومبادل حراري شليمكن أن يكون تكوين التدفق المضاد خيارًا رائعًا في هذه المواقف. الفولاذ المقاوم للصدأ مقاوم للتآكل، وهو أمر مهم للعديد من التطبيقات الصناعية.

من ناحية أخرى، إذا كانت المساحة عائقًا رئيسيًا أو كان لديك متطلبات تدفق محددة، فقد يكون المبادل الحراري ذو التدفق المتقاطع أكثر ملاءمة. ملكنامبادل حراري أنبوبي شل عمودييمكن تصميمه بنمط التدفق المتقاطع، ويمكن أن يوفر اتجاهه الرأسي مساحة أرضية في منشأتك.

العوامل الأخرى المؤثرة على انتقال الحرارة مع نمط التدفق

من المهم ملاحظة أن نمط التدفق ليس هو الشيء الوحيد الذي يؤثر على نقل الحرارة في غلاف وأنبوب المبادل الحراري. تلعب خصائص السوائل، مثل التوصيل الحراري واللزوجة والحرارة النوعية، دورًا كبيرًا أيضًا. يمكن أن يؤثر تصميم الأنابيب، مثل قطرها وطولها وعدد الأنابيب، على نقل الحرارة. حتى مادة الأنابيب والقشرة مهمة.

على سبيل المثال، إذا كنت تتعامل مع سائل عالي اللزوجة، فقد يكون من الصعب تحقيق نقل جيد للحرارة. في هذه الحالة، قد تحتاج إلى ضبط نمط التدفق أو تصميم الأنبوب لتحسين العملية.

الاستنتاج والدعوة إلى العمل

لتلخيص ذلك، يعد نمط التدفق عاملاً حاسمًا في تحديد مدى جودة نقل الحرارة من خلال غلاف وأنبوب المبادل الحراري. يعتمد اختيار التدفق المتوازي أو التدفق المعاكس أو التدفق المتقاطع على متطلبات العملية المحددة لديك، مثل التغير المطلوب في درجة الحرارة والمساحة المتاحة وخصائص السوائل.

إذا كنت في السوق لشراء مبادل حراري ذو غلاف وأنبوب وترغب في معرفة المزيد حول نمط التدفق الأفضل لتطبيقك، فأنا هنا لمساعدتك. لدينا مجموعة واسعة من المبادلات الحرارية للاختيار من بينها، ويمكن لفريق الخبراء لدينا العمل معك لإيجاد الحل الأمثل. لا تتردد في التواصل معنا للحصول على استشارة ودعنا نبدأ محادثة حول احتياجاتك في مجال نقل الحرارة.
